SEMEM_TZ采暖散热器
更新 2018-12-06 阅读 点赞
产品描述：利用烟囱效应，强化增大了自然对流能力，大大增强了散热效力，TZ系列节能型采暖散热器，是一种新型现代采暖的理想设备。
产品介绍
SEMEM_TZ采暖散热器
SEMEM_TZ采暖散热器
一、TZ采暖散热器产品概述
1.TZ型采暖散热器系针对铸铁及其他钢制散热器工作压力低、传热系数低、体积大的缺点，仿德国同类产品
改进设计的新产品；
2.TZ采暖散热器具有整体性强，外形美观，体积小，重量轻，散热量大，金属热强度高、承压大、耐腐蚀，
节省能源等优点；
3.TZ采暖散热器广泛应用于工业、民用建筑采暖或生产工艺中室内保温，对高层建筑采暖特别适用。
二、TZ采暖散热器产品结构及特性
1.TZ采暖散热器采用先进工艺，把0.5×16mm的钢带用专机绕片于Φ22×2的无缝钢管上，
使散热翅片与散热管接触紧而广，成浑然一体，传热性能良好、稳定，且耐腐蚀；
2.TZ采暖散热器外壳采用冷板，专机成型后，喷塑工艺，美观大方；
3.TZ采暖散热器正，反面一样，安装不分左，右；一般为落地安装，特殊需要，可改为挂壁安装；
4TZ采暖散热器使用热媒：蒸汽，热水。设计压力：1.0MPa；工作水温：70℃—130℃。
三、TZ采暖散热器有关数据
表1.TZ采暖散热器传热系数K（W/m²·h·℃）
|
热水温度℃（△t=tpj-tm）
|
蒸汽压力MPa（表压）
|
符号意义：
tpj：热媒平均温度℃
Tm：室内采暖计算温度℃
|
||||
|
50
|
60
|
70
|
80
|
0.07
|
0.1以上
|
|
|
7
|
7.5
|
8
|
8.5
|
9
|
10
|
|

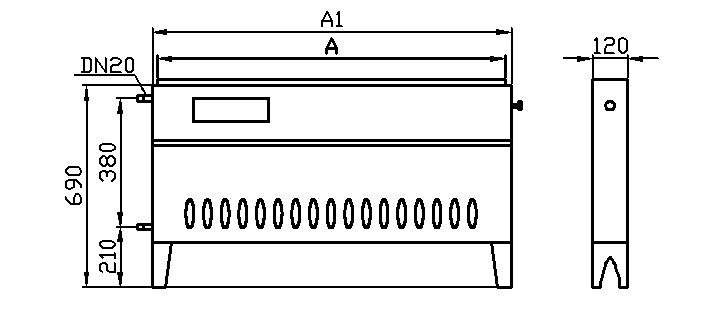

表2.TZ采暖散热器外形尺寸、技术参数表
|
规格
|
TZ-14
|
TZ-20
|
TZ-28
|
TZ-34
|
TZ-40
|
TZ-45
|
TZ-56
|
|
A（mm）
|
570
|
770
|
570
|
670
|
770
|
870
|
1070
|
|
A（mm）
|
500
|
700
|
500
|
600
|
700
|
800
|
1000
|
|
水容量（升/台）
|
1.78
|
1.95
|
2.25
|
2.42
|
2.59
|
2.76
|
3.11
|
|
散热面积（m²/台）
|
1.4
|
2.0
|
5.6
|
6.8
|
8.0
|
9.0
|
11.2
|
|
备注
|
单排散热管
|
双排散热管
|
|||||
表3.TZ采暖散热器在不同蒸汽工作压力工况下散热量表（KCal/h）
|
室内温度℃
|
蒸汽表压（MPa）
|
TZ-14
|
TZ-20
|
TZ-28
|
TZ-34
|
TZ-40
|
TZ-45
|
TZ-56
|
|
5
|
0.07
|
1381
|
1933
|
2762
|
3314
|
3866
|
4349
|
5523
|
|
0.2
|
1791
|
2507
|
3580
|
4297
|
5013
|
5640
|
7162
|
|
|
0.3
|
1931
|
2704
|
3862
|
4635
|
5407
|
6084
|
7724
|
|
|
10
|
0.07
|
1318
|
1845
|
2635
|
3136
|
3690
|
4151
|
5271
|
|
0.2
|
1720
|
2409
|
3441
|
4129
|
4817
|
5420
|
6882
|
|
|
0.3
|
1861
|
2606
|
3722
|
4467
|
5211
|
5863
|
7444
|
|
|
14
|
0.07
|
1267
|
1775
|
2535
|
3041
|
3549
|
3993
|
5070
|
|
0.2
|
1665
|
2331
|
3329
|
3995
|
4661
|
5244
|
6658
|
|
|
0.3
|
1805
|
2527
|
3601
|
4331
|
5054
|
5685
|
7220
|
|
|
16
|
0.07
|
1242
|
1739
|
2484
|
2981
|
3478
|
3912
|
4968
|
|
0.2
|
1636
|
2291
|
3273
|
3928
|
4582
|
5154
|
6555
|
|
|
0.3
|
1777
|
2488
|
3553
|
4265
|
4976
|
5598
|
7108
|
|
|
20
|
0.07
|
1192
|
1669
|
2384
|
2848
|
3337
|
3755
|
4767
|
|
0.2
|
1581
|
2213
|
2161
|
3792
|
4425
|
4979
|
6322
|
|
|
0.3
|
1721
|
2410
|
3442
|
4130
|
4818
|
5422
|
6884
|
|
|
25
|
0.07
|
1129
|
1581
|
2258
|
2709
|
2161
|
3557
|
4515
|
|
0.2
|
1511
|
2115
|
3020
|
3635
|
4229
|
4758
|
6042
|
|
|
0.3
|
1651
|
2312
|
3302
|
3962
|
4623
|
5202
|
6604
|
表4.TZ采暖散热器在不同热水温度工况下散热量表（KCal/h）
|
室内温度℃
|
热水温度℃
|
TZ-14
|
TZ-20
|
TZ-28
|
TZ-34
|
TZ-40
|
TZ-45
|
TZ-56
|
|
5
|
95-70
|
868
|
1216
|
1636
|
2084
|
2431
|
2736
|
3473
|
|
130-70
|
1063
|
1490
|
2129
|
2554
|
2980
|
3352
|
4257
|
|
|
10
|
95-70
|
813
|
1137
|
1625
|
1949
|
2274
|
2558
|
3249
|
|
130-70
|
1009
|
1412
|
1017
|
2420
|
2823
|
3177
|
4033
|
|
|
14
|
95-70
|
768
|
1075
|
1535
|
1842
|
2148
|
2418
|
3069
|
|
130-70
|
964
|
1349
|
1927
|
2312
|
2697
|
3035
|
3853
|
|
|
16
|
95-70
|
745
|
1043
|
1489
|
1788
|
2068
|
2346
|
2980
|
|
130-70
|
941
|
1318
|
1882
|
2258
|
2635
|
2966
|
3764
|
|
|
20
|
95-70
|
700
|
981
|
1401
|
1681
|
1961
|
2207
|
2801
|
|
130-70
|
897
|
1255
|
1793
|
2152
|
2508
|
2823
|
3585
|
|
|
25
|
95-70
|
645
|
902
|
1289
|
1546
|
1804
|
2029
|
2557
|
|
130-70
|
841
|
1177
|
1681
|
2018
|
2353
|
2648
|
3361
|
