小提示:FCH-Ⅰ型电动阀门手操器,数显经济型电动阀门手操器。与电动阀门配合使用的产品,用以控制电动阀门的开启和关闭。又称电动阀门手操器、电动阀门控制器。



FCH-Ⅰ型 电动阀门手操器
FCH-Ⅰ型 之前型式

1、FCH-Ⅰ型电动阀门手操器 概述:
.DFK型电动阀门手操器是与阀门电动装置配套使用的产品,用以控制电动阀门的开启和关闭,可以实现在控制室内远距离对电动阀门的控制。该控制器与电动阀门配套后广泛地应用于使用管道阀门的给排水、供热、电站、代工、食品、纺织、造纸、船舶、钢铁和煤炭等工业部门。
.特点1:控制电路采用直流稳压电源,控制可靠,开度指示准确且操作安全。
.特点2:机壳采用标准的仪表机箱,体积小重量轻,便于安装在控制屏上。
.特点3:电动阀门出力矩时有蜂鸣器报警,便于及时排除故障。

2、FCH-Ⅰ型电动阀门手操器 技术参数:
.工作电压:220VAC/380V(三相四线制)  50Hz 。
.控制功率:380W(220VAC)/1.1KW(380VAC)。
.环境温度:-20℃—40℃。
.周围不含有强腐蚀性、易燃易爆介质。
.相对湿度不大于80%(20℃±5℃)。
.外形尺寸:盘装式80×160×290mm,开孔尺寸152+1mm×76+1mm。壁挂式300×400×140mm。
.重量:3Kg。

3、FCH-Ⅰ型电动阀门手操器 特点:
.控制电路采用低压控制,调试、操作安全,控制可靠,开度指示准确直观。
.屏装机壳采用标准仪表机壳,体积小重量轻,便于安装在控制屏上。
.指示灯指示开阔、关阀、阀全开、阀全关、事故、保护、现场、远控等状态。
.提供现场控制可能。
.电动阀门过力矩(事故)或电动机过电流、过热(保护)时声光报警,便于及时排除故障(取决于电动装置的相关功能,不同生产厂家的阀门电动装置,可能不含电动机过热保护)。

1

4、FCH-Ⅰ型电动阀门手操器 特点:
.控制电路采用低压控制,调试、操作安全,控制可靠,开度指示准确直观。
.屏装机壳采用标准仪表机壳,体积小重量轻,便于安装在控制屏上。
.指示灯指示开阔、关阀、阀全开、阀全关、事故、保护、现场、远控等状态。
.提供现场控制可能。
.电动阀门过力矩(事故)或电动机过电流、过热(保护)时声光报警,便于及时排除故障(取决于电动装置的相关功能,不同生产厂家的阀门电动装置,可能不含电动机过热保护)。
.上位控制装置可透过 PC 接口以位式控制电动阀门的开与关。
.将阀门的实际工作状态输出给上位控制装置。
2

5、FCH-Ⅰ型电动阀门手操器 安装与调整:
.根据所选购的型号规格按图将其安装固定,后面板上的接地端子必须可靠接地。
.控制器和电动装置的电路图号是相同的,用电缆按相同的端子号把控制器和电动装置连接起来,如果用户不需要现场控制,12、13、14端子可不接。电动阀门手操器用于自控系统中时,12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。
.按下电源键,电源指示灯亮,现场远控开关指向远控,远控指示灯亮。
.用手轮将阀门开启至50%开度处,按下开阀或关阀键,检查阀门的旋向与所按的按键是否一致,如不一致立即按停止键,切断三相电源,调换三相电源中的任意两相。
.按下开阀键,当阀门全开到位时,前面板上的开阀指示灯亮;按下关阀键,当阀门全关到位时,前面板上的关阀指示灯亮;当阀门在开或关的过程中需要停止时,按停止键,阀门停止。把4号和7号端子短接,前面板上的事故灯亮。
.当阀门处在全开位置时, 调前面板上的调整电位器,使开度表显示100%处。
.现场远控开关指向现场,现场指示灯亮,短路12号和13号端子,阀门和开向运行,为点动状态;短路12号和14号端子,阀门向关向运行,为点动状态。
.后面板上的保险管5×20,1A。

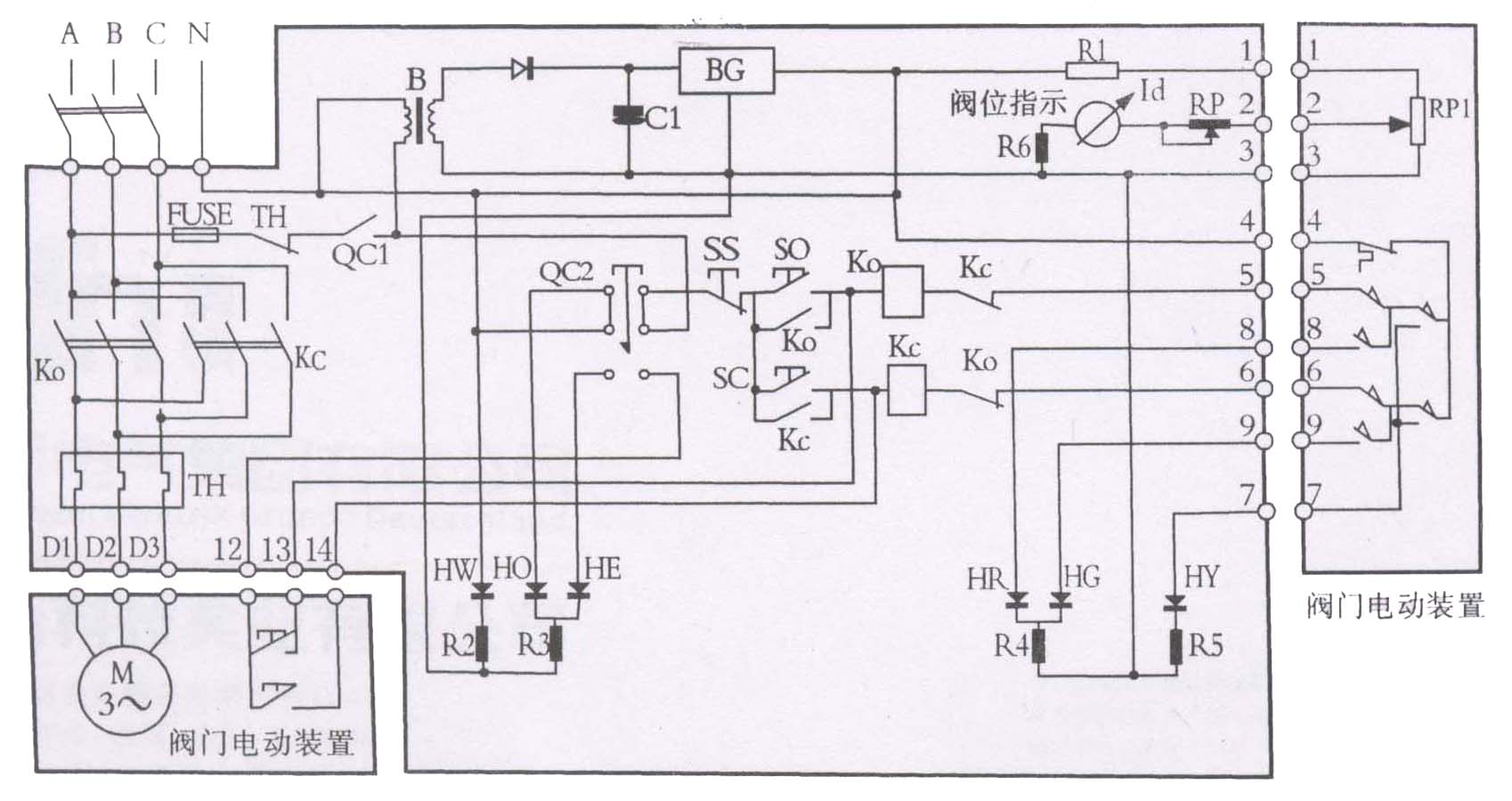

6、FCH-Ⅰ型电动阀门手操器 控制原理图

注:用于220VAC控制时,电源:接C、N,短接A-C;电机:接D2、D3、N
