FCH-Ⅰ型 电动阀门手操器
（开关型电动阀门手操器）

1.FCH-Ⅰ型电动阀门手操器 概述
FCH-Ⅰ型电动阀门手操器是与电动阀门配合使用的产品，用以控制电动阀门的开启和关闭。

2.FCH-Ⅰ型电动阀门手操器 主要特点：
．控制电路采用直流低压控制，调试、操作安全，控制可靠，4位数码管开度指示准确直观。
．机壳采用标准的仪表机箱，体积小重量轻，便于安装在控制屏上。
．指示灯指示开阀、关阀、阀全开、阀全关、事故、保护、现场、远控等状态。
．提供现场控制。
．电动阀门发生过力矩（事故）或过热（保护）时声光报警，便于及时排除故障。
．智能校准：对阀位开度的“调零”和“调满”校准时，无需标定电位器、无需用基准测量仪表进行复杂的调试，只要在阀门实际的“全关”和“全开”位置各按一次标定按键，便以新设定的区间自动准确的修正为000.0和100.0。
．相位保护：以前，在现场接线，必须保证提供给执行器的交流电的相序正确，因为一旦相序错误，就会造成电机不正确的转动，进而损伤阀门和执行器。现在用户完全可以省去这一烦恼，接线时不再需要考虑相序的问题。当现场接线相位颠倒时，相同步器会自动地改正相位，以确保阀门按指令的方向来执行。即执行器8.接到开命令时总是按预先设置的开方向转动，不会因为相序调换而向相反方向运行。
．电机为AC220V的执行机构直接控制，电机为AC380V的执行机构需加AC380V的功率驱动装置。

3.FCH-Ⅰ型电动阀门手操器 技术数据
．工作电压：220V/50Hz
．控制电压：220V/50Hz
．控制功率：继电器输出。容量：10A
．工作环境：
环境温度：-20~40℃
相对湿度：不大于80%（20±5℃）
周围不含有强腐蚀型、易燃易爆介质。
．外形及安装尺寸：160mm*80mm*125mm(W*H*L)
．屏装开孔尺寸：152ˉ1mm*76ˉ1mm(W*H)

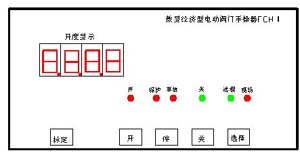

4.FCH-Ⅰ型电动阀门手操器 前面板功能部件

5.FCH-Ⅰ型电动阀门手操器 仪表背后端子接线

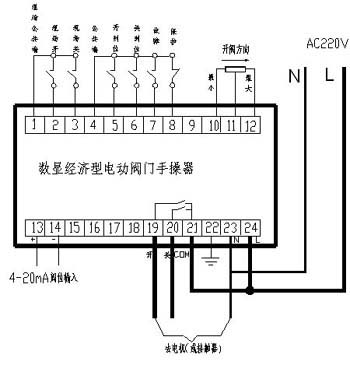

6.FCH-Ⅰ型电动阀门手操器 与电机为AC220V的执行机构直接控制接线图

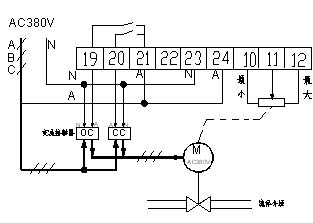

7.FCH-Ⅰ型电动阀门手操器 与电机为AC380V的执行机构需加AC380V的功率驱动装置接线图
