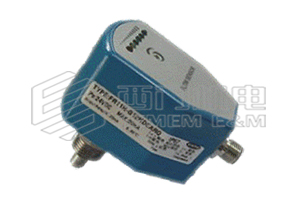

1、FR11型热导流量开关原理:
     热导流量开关基于热式原理,在封闭的探头内包含两个电阻，一个被加热作为探测电阻，另一个未被加热作为基准电阻。当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断液体或气体流速的依据。



2、FR11型热导流量开关特点:
      热导流量开关无活动部件，免维护、安装方便，一种型号适用多种管径要求，开关量连续可调，极低的压力损失，结构紧凑，LED 显示流动趋势及开关状态。
.

3、FR11型热导流量开关应用:
      气液两用型，可用于气动和液压系统(又名空气流量传感器)，可用于循环水、切削液及润滑油的断流监测，以及泵的空转保护(又名液体流量传感器)。


4、FR11型热导流量开关参数:
    △螺纹接口：G3/4"（DN20），G1/2"（DN15），G1/4"（DN8）
    △设定范围：1…150cm/s（水），3…300cm/s（油），20…2000cm/s（空气）
    △信号输出：PNP，NPN，继电器，模拟量（4…20mA），常开＋常闭（SPDT）
    △供电：24V±20%DC 或230V±15%AC
    △接通电流：400mA(PNP 或NPN 型），4A（继电器型）
    △空载电流：80mA
    △功耗：5w （24VDC）
    △流量指示：LED 排（6个）
    △设定方式：电位计设定
    △耐压范围: 100bar
    △温度梯度: 4℃/s
    △响应时间：1--13s，典型值2s
    △初始化时间: 8s
    △电气保护: 反相，短路，过载保护
    △防护等级: IP67
    △介质温度：-20--80℃
    △环境温度：-20--80℃
    △储存温度：-20--100℃
    △接线方式：M12 接插件/直接附2米线（可选）
    △材质: 探头：不锈钢，外壳：PBT（工程塑料）
    △重量：0.4kg

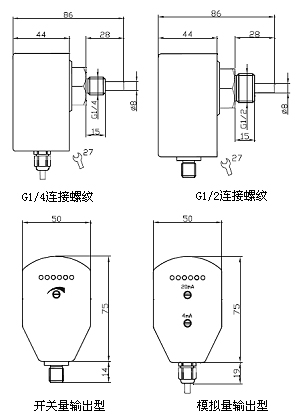

5、FR11型热导流量开关尺寸:

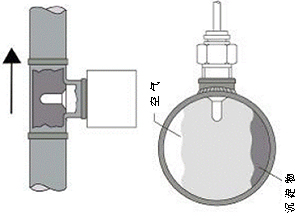

 6、FR11型热导流量开关安装:





  当垂直安装时，应装在由下至上流动的管段上； 当水平安装时，探头应避开空气和沉淀物。

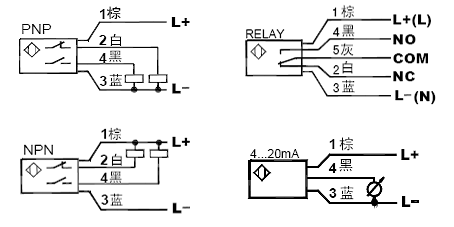

7、FR11型热导流量开关电气连接:









8、FR11型热导流量开关 LED功能及设定（开关量型）:

   *红色LED亮：断流或流速低于设定值，开关释放，或模拟量处于4Ma，
    *黄色LED亮：流速等于设定值，开关动作，
    *黄色及绿色LED亮：流速大于设定值，绿灯变亮越多表明流速越大。







      将流量开关装好，使介质以需要监测的流速流动，调整电位计，使第一个绿色LED恰好变亮。此后当流速低于当前值时，开关就释放。 若要使开关点比当前流速小，可调整电位计使绿色LED多亮一些。





9、FR11型热导流量开关LED功能及设定（模拟量型）
    *模拟量输出型流量传感器，输出为4…20mA，正比于流速，输出为非线性。每个传感器有两个旋纽，一个为上限(20mA)，一个为下限(4mA)，用于输出设定。
    *红色LED亮：流量小于下限。输出<4mA
    *绿色LED亮：表明流量处于设定范围内。4mA<输出<20mA。







       将流量传感器装好，使介质以需要监测的低限流速流动，调整下限旋钮，使第一个绿色LED亮（4mA）；使介质以需要监测的上限流速流动，调整上限旋钮，使第五个绿色LED亮（20mA）；此后，输出将正比于上限和下限之间的流速，即 4mA对应下限流速，20mA对应上限流速.





10、FR11型热导流量开关型号：

型 号 举 例	产 品 描 述
FR11-G12H-DA-Q	G1/2连接，DC24V供电，4···20mA输出
FR11-G12H-DC-RQ	G1/2连接，DC24V供电，继电器输出
FR11-G12H-WC-RC	G1/2连接，AC220V供电，继电器输出
FR11-N34H-WC-RC	3/4MNPT连接，AC220V供电，继电器输出
