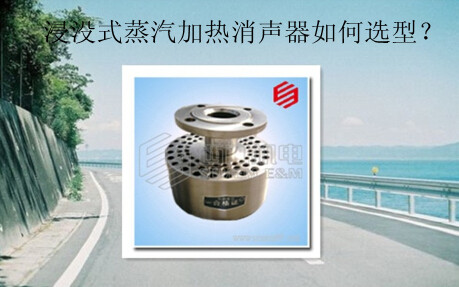

正文SEMEM_浸没式蒸汽加热消声器如何选型
（浸没式蒸汽加热消声器）
（浸没式蒸汽加热消声器）
发布 2020-07-16
阅读
点赞
一、浸没式蒸汽加热消声器型号规格表示说明：
HJ-①-②③
①表示口径；
②表示材质；有Z铸钢, G碳钢, S不锈钢。
③表示连接方式; S丝口连接方式，F法兰连接方式。
二、浸没式蒸汽加热消声器的型号性能参数
|
项目
|
HJ-25
|
HJ-32
|
HJ-40
|
HJ-50
|
|||||
|
蒸汽
|
热水
|
蒸汽
|
热水
|
蒸汽
|
热水
|
蒸汽
|
热水
|
||
|
耗量
|
产量
|
耗量
|
产量
|
耗量
|
产量
|
耗量
|
产量
|
||
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
||
|
蒸汽
压力 Mpa |
0.1
|
136
|
1976
|
228
|
2999
|
354
|
4411
|
457
|
5833
|
|
0.2
|
187
|
2651
|
301
|
3981
|
441
|
5367
|
581
|
6928
|
|
|
0.3
|
242
|
3321
|
362
|
4676
|
517
|
6898
|
640
|
7913
|
|
|
0.4
|
284
|
3671
|
413
|
5321
|
562
|
7101
|
708
|
8864
|
|
|
项目
|
HJ-65
|
HJ-80
|
HJ-100
|
HJ-125
|
|||||
|
蒸汽
|
热水
|
蒸汽
|
热水
|
蒸汽
|
热水
|
蒸汽
|
热水
|
||
|
耗量
|
产量
|
耗量
|
产量
|
耗量
|
产量
|
耗量
|
产量
|
||
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
kg/h
|
||
|
蒸汽
压力 Mpa |
0.1
|
541
|
6673
|
620
|
7689
|
860
|
10665
|
1095
|
13575
|
|
0.2
|
651
|
7981
|
725
|
9053
|
1153
|
14388
|
1441
|
17980
|
|
|
0.3
|
753
|
9234
|
911
|
11418
|
1373
|
17216
|
1678
|
21035
|
|
|
0.4
|
847
|
10281
|
977
|
12292
|
1525
|
19182
|
1811
|
22786
|
|
注：热水产量从15℃加热至65℃
②根据实际所需要的蒸汽耗量

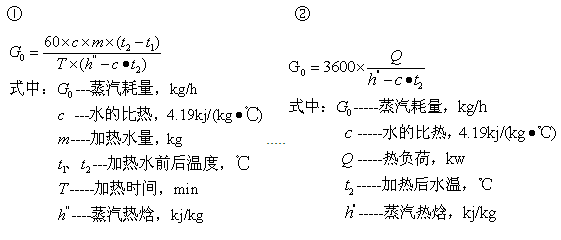

比如现在有450kg/h的蒸汽全部用来加热，参照性能参数表也可以选用一台HJ-50的.蒸汽耗量可参照以下公式算出（①用于间断加热；②用于连续加热。），再查看性能参数图选取型号。
比如现在有450kg/h的蒸汽全部用来加热，参照性能参数表也可以选用一台HJ-50的.蒸汽耗量可参照以下公式算出（①用于间断加热；②用于连续加热。），再查看性能参数图选取型号。
