SEMEM_工艺水循环加热
更新 2020-07-01 阅读 点赞
方案描述：许多企业的工艺生产中需要采用管道式汽水混合加热器加热水后，实现工艺保温或对工艺水进行循环加热。西门机电解决水在工艺术循环过程中的震动、噪音与温水浪费问题400-018-1846
方案介绍
SEMEM_工艺水循环加热
（HQS型汽水混合加热器应用）
SEMEM_工艺水循环加热
（HQS型汽水混合加热器应用）
在医药、橡胶、塑料、造纸等化工企业的工艺生产中需要采用管道式汽水混合加热器，实现工艺保温或对工艺水进行循环加热。为满足广大客户的需要，根据我们多年的生产经验，特设计HQS管道式汽水混合加热器工艺水循环加热方案供大家参考。
一、现场工况
1．热 媒：饱和蒸汽压力：0.5MPa，温度：158.8℃；
2．水 流 量：40T/H
3．加热时间: 1小时
4．水 升 温：从40℃加热到65℃
二、需解决问题
1．利用蒸汽采用管道式汽水混合加热器对工艺水进行循环加热；
2．设备在工艺使用中要没有噪音、没有振动、热效率高；
3．希望使用寿命达15年以上，做到一劳永逸；
4．工艺水温度恒定、无需人工值守、全自动控制。
三、方案设计
根据我们多年的设计、生产经验，参考《供暖通风设计手册》进行设计计算:
| 水流量 | 40 | T/h | |
| 0.01 | m3/s | ||
| 水流速V1 | 1.3 | m/s | 经济流速 |
| 水截面积S1 | 0.01 | m2 | |
| 水半径r1 | 52.17 | mm | |
| 水直径D1 | 104.35 | mm | |
| 进水温度t1 | 40 | ℃ | |
| 出水温度t2 | 65 | ℃ | |
| 热 量 | 1000000 | KCaL/h | |
| 蒸汽压力P | 5 | Kg/cm2 | 表 压 |
| 600 | KPa | 绝 压 | |
| 蒸汽温度t | 158.863 | ℃ | （饱和蒸汽） |
| 蒸汽热焓i | 2756.66 | KJ/Kg | 查 表 |
| 658.86 | KCal/Kg | ||
| 蒸汽比容v | 0.31563 | m3/Kg | 查 表 |
| 蒸汽流量Q2 | 1683.91 | Kg/h | |
| 531.49 | m3/h | ||
| 0.15 | m3/s | ||
| 蒸汽流速V2 | 30 | m/s | 经济流速 |
| 汽截面积S2 | 0.00492 | m2 | |
| 汽半径r2 | 39.59 | mm | |
| 汽直径D2 | 79.18 | mm |
四、设备选型：
1．产品型号：
根据现场需要40t/h热水产量，选择HQS-125-40管道式汽水混合加热器；
2．管道配置：
根据蒸汽、水的经济流速，建议客户现场选择DN80的蒸汽管道、DN100的循环水管道；
3．水温控制设备：
工艺水需温度恒定、无人工值守、全自动控制；建议选择WK31-80水温控制器。

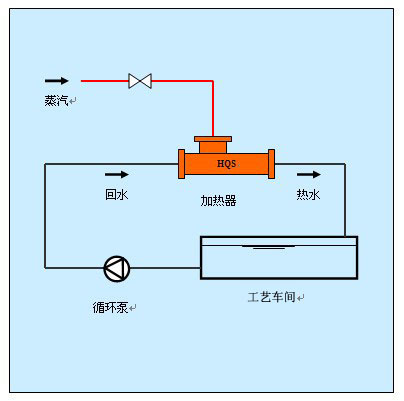

五、系统方案示意图
