SEMEM_解读管道元件的公称压力与公称直径
一、公称压力
公称压力PN的定义描述在 GB/T 1048-2005 和 被替代的 GB/T 1048-1990 管道元件公称压力有很大不同，这既是目前各标准和实际市场应用中公称压力的PN表示混乱的根源所在，也是在很长一段时间内需要逐步规范的问题。相比新旧两个标准的PN定义，主要修改内容如下:
1. 按 ISO/CD 7268:1996 和 BS EN 1333:1997 《管道元件PN的定义和选用》 重新定义了 PN (公称压力）；
2. 取消了原标准中的公称压力的标记方法，删去了PN数值后的单位 MPa，明确了PN(公称压力)只是“与管道系统元件的力学性能相关、用于参考的字母和数字组合的标识”的基本概念，并在注1中进一步说明了字母PN后跟的数字不代表测量值，不应用于计算目的；
3. 修改了公称压力系列的表示方式，例如原标准中的PN 4.0 MPa，现标记为：PN40。并对PN系列的数值进行了简化，删去了原标准中 ISO/CD 7268:1996 未列入的非常用的公称压力数值，例如：PN 0.05、PN 0.1、PN 0.4、PN 28.0、PN 335.0(MPa)等。
新旧PN标记数值相差10倍，如老标记 PN 4.0 MPa 与新标记 PN 40 等同，因此，有人认为新标记的数值相对老标记的单位MPa，可以理解为bar。实际在新定义中，明确说明了PN后的数值不能代表量值，没有单位量纲，如果在数值后加上压力单位bar，则是错误的PN标记方法，如：PN 40 bar 是不规范的标识，违背了 公称压力 PN系列 的定义。
二、公称直径

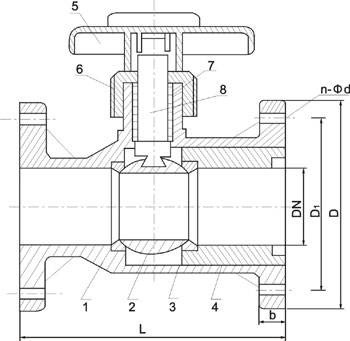

公称直径(nominal diameter)，又称平均外径，指标准化以后的标准直径。为了使管道、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体。公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
