SEMEM_木材干燥窑方案
更新 2020-07-01 阅读 点赞
方案描述：蒸汽烘干散热器能够适应大多数木材干燥温度条件。烘干品质好，节能。
方案介绍
SEMEM_木材干燥窑方案
（SRZ型翅片管散热器应用）
SEMEM_木材干燥窑方案
（SRZ型翅片管散热器应用）
方案说明
林场砍伐后的木材含有大量水分，自然干燥过程中容易出现开裂、弯曲变形、霉变等问题，同时需要很长的时间(3-5个月)。严重影响木材加工企业的生产效率与工艺需要。为此选择烘房用蒸汽散热，烘干温度可调，能够满足大多数木材干燥需要，节能效果显著。
方案参考
1. 现场条件：
热 媒：5kg/cm2（饱和蒸汽）
烘房尺寸：11mX10mX5m 进风温度15℃
2. 解决问题：
a. 要求烘房温度快速达到80℃；
b. 7-10天将木材烘干好；
c. 为生产现场提供恒定的热风，温度恒定能耗低；
d. 蒸汽散热器使用寿命长，一劳永逸。
3.方案设计：
根据我们多年的设计、生产经验，参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论，设计如下：
|
项 目
|
数 据
|
单 位
|
备 注
|
|
蒸汽压力
|
0.5
|
Mpa
|
|
|
蒸汽温度
|
160
|
℃
|
|
|
进风密度
|
1.185
|
Kg/m3
|
查表(15℃干空气)
|
|
风 量
|
6600
|
m3/h
|
|
|
|
7821
|
Kg/h
|
|
|
|
2.17
|
Kg/s
|
|
|
|
|
|
|
|
空气重量流速Vr
|
8.00
|
Kg/m2•s
|
设
|
|
通风净截面积
|
0.27
|
m2
|
|
|
净 面 比
|
0.61
|
|
|
|
通风面积
|
0.44
|
m2
|
|
|
|
|
|
|
|
传热系数K
|
32.51
|
Kcal/m2*h*℃
|
|
|
进风温度
|
15
|
℃
|
|
|
进风比热容
|
1.0112
|
Kj/Kg•K
|
查表(15℃干空气)
|
|
出风温度
|
80
|
℃
|
|
|
出风比热容
|
1.022
|
Kj/Kg•K
|
查表(80℃干空气)
|
|
供 热 量
|
528058.3
|
Kj/h
|
|
|
|
126208.96
|
KCal/h
|
|
|
|
|
|
|
|
平均温差
|
112.50
|
℃
|
|
|
总散热面积
|
34.50
|
m2
|
|
|
|
|
|
|
|
通风口长
|
710
|
mm
|
776
|
|
通 风 口 宽
|
623
|
mm
|
688
|
|
实际通风面积
|
0.44
|
m2
|
|
|
净 面 比
|
0.61
|
|
SRZ
|
|
实际通风净截面积
|
0.27
|
m2
|
|
|
实际空气重量流速
|
8.05
|
Kg/m2•s
|
|
|
|
|
|
|
|
表 面 管 数
|
10.74
|
根
|
|
|
|
10
|
根
|
|
|
一台散热管散热面积
|
17.89
|
m2
|
|
|
散热器台数
|
1.93
|
台
|
2台SRZ7*6D
|
|
风 阻
|
12
|
毫米水柱
|
|
|
|
116
|
Pa
|
|
4.设备选型：
根据客户现场条件计算得出释放热量为126208.96KCal/h，可使烤房温度快速达到7、80℃。建议选用2台SRZ7*6D翅片管散热器与配用风量为4000 m3/h的4-72-5A离心风机可满足现场需要。

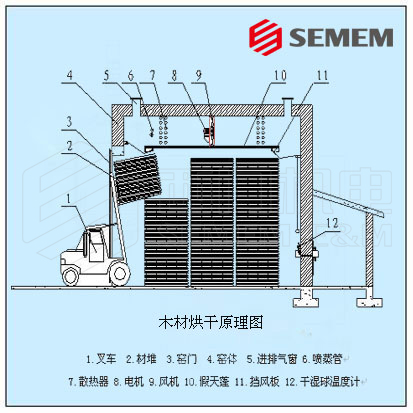

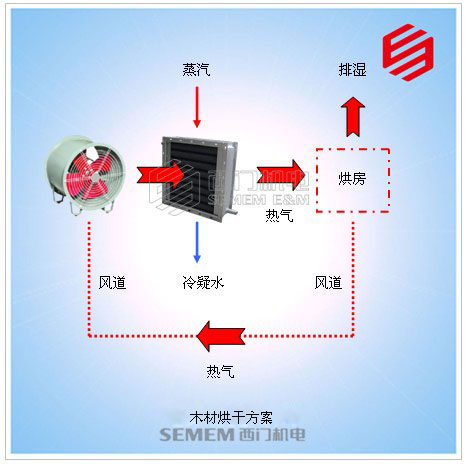

5.木材烘房系统示意：
编辑 Ref
（本文版权所有，请勿复制商用）
