方案描述:厂矿企业、生产车间及其它大型建筑物中的热水采暖系统中,选用经过反复热工性能试验的热水暖风机,性能稳定可靠,受到广大用户的欢迎。
SEMEM_车间热水采暖方案
(XGS型热水暖风机应用)
SEMEM_车间热水采暖方案
(XGS型热水暖风机应用)
一、方案概述:
为了不影响冬季工人们的生产效率,车间需要进行采暖。常用的工业采暖方案有热媒为蒸汽和热水2种,由于蒸汽的运行隐患远大于热水,所以车间采暖一般选择热水。根据车间劳动密集程度,分为整体车间采暖案和局部采暖2种方案。传统采暖方式,多以暖气片为主,因散热原理为自然对流或辐射,导致车间冷热温差大(暖气片周围有温度,车间中部就没有效果)。
二、设计说明:
根据采暖水温度的不同分为高温热水和低温热水采暖,高温热水指80℃以上的水,使用高温热水采暖,一般选用XGS型热水暖机;低温热水指65℃以上的水,使用低温热水采暖时一般选用TLS水暖机。
三、方案参考:
1.现场环境:
热媒:90℃热水
车间:长100米,宽30米,高5米(采暖面积3000㎡)
冬季室外计算温度-20℃。
2.客户要求:
车间采暖温度保持在5-10℃。
3. 方案设计:
(1)热负荷计算:
根据《供暖通风设计手册》,车间面积热指标 160w/m2;
车间采暖简易计算公式Q=S*160(w)
Q-----设计热负荷
S------建筑面积
经计算,车间热负荷Q=3000*160W=480KW。
(2)设备选型:
根据90℃热水,建议选用XGS-50热水暖风机,当进风温度15℃时,单台暖风机的散热量是26200Kcal;根据我们多年经验,参考《供暖通风设计手册》计算,当进风温度是-20℃时,暖风机的实际散热量应按下公式换算:
Q1 ――暖风机实际散热量
Q2 ――进风温度15度时散热量
t2 ――设计条件下的进风温
t1――热媒平均温度
计算出在进风温度-20℃时,暖风机的实际散热量Q1=40307Kcal;
暖风机实际数量(N)按以下公式计算:
Q――建筑物的热负荷;
Q1 ――暖风机实际散热量;
r ――有效散热系数:r=0.8;
N=412800/40307/0.8=12.8台,取整数14台。

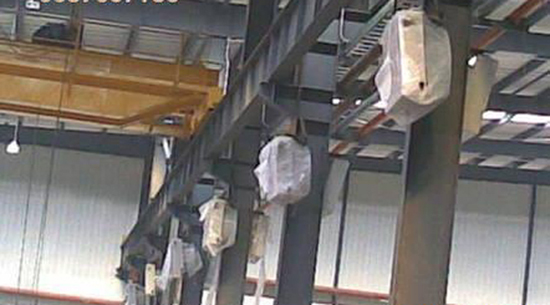

(3)暖风机安装布置:
车间较宽,为使车间温度均匀,建议热水暖风机采用斜吹安装;暖风机布置在车间中部立柱,背沿纵轴方向安装,把热空气吹向工作区域。如对以上内容感兴趣,请致电400-018-1846,我们竭诚为您服务。
