现场需求：

       锅炉在运行中，由于锅水不断地的蒸发、浓缩，锅水中的含盐量将不断的增加。同时，锅炉底部的炉水所含的泥渣、水垢等沉积物的浓度也将越来越高。通过定期排污或连续排污，可使锅炉内的泥渣等沉积物随炉水排出炉外，防止锅筒中集结水垢，影响锅炉的水循环和热效率，从而保证锅炉平稳、经济的运行。但是，锅炉污水中除含有少量的水垢、泥沙等沉积物外，绝大部分是含有大量热能的软化水。这部分水的排放会造成热能和水资源的浪费。如何对其加以利用，使企业节能降噪，增大效益。这里给出了其中一条经济、简捷的利用途径，即回收热能用于采暖。

锅炉污水含有大量的热能，下表为不同压力下炉水对应的热焓值：

 基本方案

1.设备选型

SSH水水混合加热器。

2.解决问题

       一般地，锅炉排污水量要远远小于采暖循环水量，因此可以将锅炉排污水通过一个汽水混合器直接接入循环水管道。具体连接见下图。

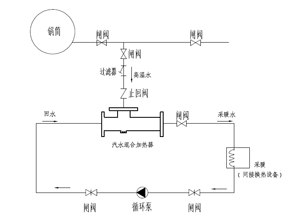

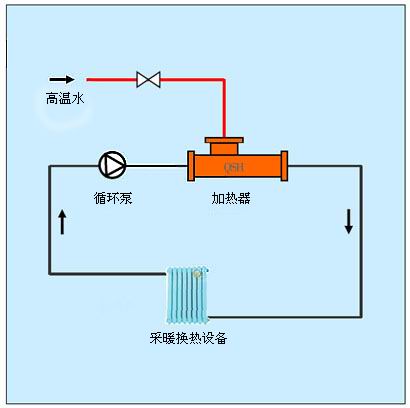

3.系统示意图

增值方案

1.设备选型

 SSH水水混合加热器+WK系列水温控制器

2.解决问题

       保持恒定水温。水温低于设定温度时，自动打开蒸汽阀；水温到达设定温度时，自动关闭蒸汽阀。

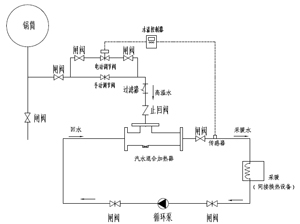

3.增值方案系统示意图

增值系统举例

       以一台20t的锅炉为例，排污率按3%计算，排污水量为0.6t/h，水温为180℃，热焓值为762kj/kg，大约可以供1500㎡采暖。而采暖循环水量为4.5t/h（按照95℃~70℃标准采暖）。 选型：一台SSH-65-4.5水水混合加热器可以满足工况要求。
