小提示:A2型智能水泵控制器,适合深井泵,潜水泵、离心泵、管道泵等液位/压力控制的给水或排水。额定工作电压220VAC/50HZ,匹配电机功率0.37-2.2KW。过流,缺相,短路,欠压,过压,干转保护。



A2型 智能水泵控制器

额定工作电压:AC220V/50HZ
匹配电机功率:0.37-2.2KW

一、A2型智能水泵控制器 概述
适用于0.37-2.2KW单相220V不锈钢/铸铁深井潜水泵、管道泵等的自动液位或自动压力控制及保护,尤其独特设计的无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能,更方便深井潜水泵、管道泵的施工安装及节省费用。
手动/自动控制。
控制器内可装配(或选配)所需的外置交流启动电容。

预留电容位置尺寸

给水自动控制方式

排水自动控制方式

压力自动控制方式

二、A2型智能水泵控制器 产品特点

工业级水泵专用电脑主板及模块
高可靠免探头水泵干转自动停机保护
短路、过流故障进行自动保护、自动报警
欠压、过压故障自动停机,自动恢复
数码型电压/电流表实时动态显示
PVC轻触按键面板,操作简单
故障动态声光报警
一键整定所有电流保护参数
特别设计应急直通开关,特殊情况可直接应急使用
长距离自动液位控制/压力控制
自动方式具停电记忆来电恢复功能
整和型设计,体积小,安装方便
配赠高可靠免维护液位探头(如使用浮球或电接点压力表需额外购置)
整定状态指示
液位压力自动转换

三、A2型智能水泵控制器 主要技术指标

控制特征:双液位自动控制或压力表自动控制
控制方式:手动/自动控制
液位控制特性:脉冲电极探头或浮球开关检测
压力控制特征:电接点压力表
额定输出功率:0.37-2.2KW(以铭牌标注为准,所标注功率均指水泵电机额定功率,并非水泵机械功率。)
额定工作电压:AC220V/50HZ
过流动作时间:5秒-5分钟(反时限特性-电流越大时间越短)
短路动作时间:<0.1秒
过压动作时间:<5秒
欠压动作时间:<5秒
过压动作电压:254V
欠压动作电压:186V
干转保护动作时间:6秒
欠压过压恢复时间:5分钟
干转故障恢复时间:30分钟
过流故障恢复时间:30分钟
液位传输距离:≤1000米
防护等级:IP22

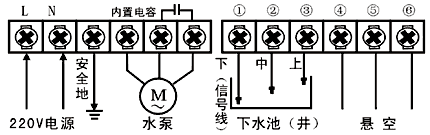

四、A2型智能水泵控制器 典型接线

排水接线图:



压力接线图:
